เครื่องกัดและกลึงแบบห้าแกน: วิธีการทำงาน ทำอะไรได้บ้าง และเมื่อใดจึงคุ้มค่ากับการลงทุน

เครื่องกัดและกลึงแบบห้าแกนคืออะไร และเหตุใดจึงเปลี่ยนแปลงสิ่งที่เป็นไปได้

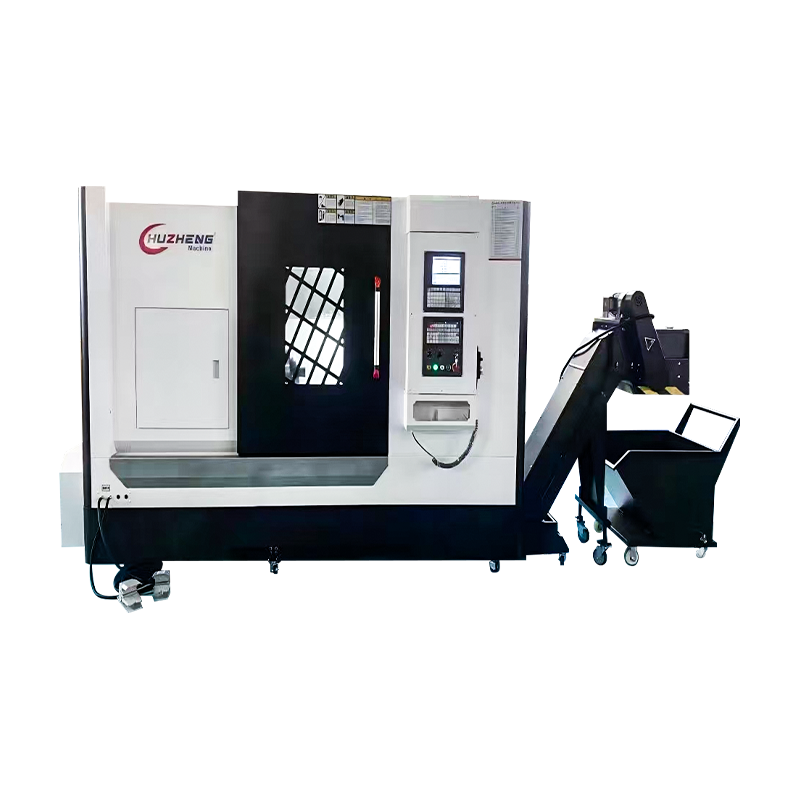

ก เครื่องกัดและกลึงห้าแกน คือเครื่องมือตัดเฉือนแบบมัลติทาสก์ที่รวมความสามารถเต็มรูปแบบของแมชชีนนิ่งเซ็นเตอร์ 5 แกน — การตัดขอบพร้อมกันบนแกนเชิงเส้นตรงสามแกน (X, Y, Z) และแกนหมุนสองแกน (โดยทั่วไปคือ A และ B หรือ B และ C) — เข้ากับสปินเดิลการกลึงที่สามารถหมุนชิ้นงานสำหรับการกลึงทั่วไปและการกลึงแข็งได้ ผลลัพธ์ที่ได้คือเครื่องจักรเครื่องเดียวที่สามารถสร้างรูปทรงเรขาคณิตแทบทุกประเภทที่นักออกแบบชิ้นส่วนสามารถระบุได้: พื้นผิวที่แกะสลักแบบอิสระ รูมุมผสม คุณสมบัติการตัดด้านล่าง เส้นผ่านศูนย์กลางกลึง เกลียว และการตัดเฉือนด้านหน้าและด้านหลังทั้งหมด ทั้งหมดนี้โดยไม่ต้องถอดชิ้นส่วนออกจากการจับยึดครั้งแรก

เครื่องแมชชีนนิ่งเซ็นเตอร์แบบสามแกนและเครื่องกลึง CNC เป็นเครื่องจักรในการผลิตที่มีความแม่นยำมานานหลายทศวรรษ และยังคงเหมาะสำหรับชิ้นส่วนที่เรียบง่ายทางเรขาคณิต แต่เนื่องจากการออกแบบผลิตภัณฑ์มีความซับซ้อนมากขึ้น โดยได้แรงหนุนจากข้อกำหนดด้านน้ำหนักเบาในการบินและอวกาศและยานยนต์ การย่อขนาดในอุปกรณ์ทางการแพทย์ และการเพิ่มประสิทธิภาพในอุปกรณ์ด้านพลังงาน จำนวนการตั้งค่าที่จำเป็นในการทำให้ชิ้นส่วนเสร็จสมบูรณ์บนเครื่องจักรทั่วไปได้เพิ่มขึ้นเป็นสาม สี่ ห้า หรือมากกว่านั้น การตั้งค่าแต่ละครั้งจะทำให้เกิดข้อผิดพลาดด้านตำแหน่ง ความเสี่ยงในการจัดการ และเวลาที่ไม่ทำงาน เครื่องกลึงแบบห้าแกนจะยุบลำดับนี้ให้เป็นการจับยึดเพียงครั้งเดียว ซึ่งช่วยลดข้อผิดพลาดสะสม และลดเวลารวมจากวัตถุดิบไปจนถึงชิ้นส่วนที่เสร็จแล้วได้อย่างมาก

ประเภทเครื่องจักรเป็นที่รู้จักกันในชื่อต่างๆ มากมายในอุตสาหกรรม ได้แก่ เครื่องกลึงกัด 5 แกน, เครื่องกลึงกลึงเซ็นเตอร์, เครื่องกลึงหลายแกน และเครื่องมัลติทาสกิ้ง 5 แกน ทั้งหมดนี้อ้างอิงถึงความสามารถพื้นฐานเดียวกัน: การบูรณาการการกัดจำนวนแกนสูงเข้ากับการกลึงในแพลตฟอร์มเดียว ผู้ผลิตเครื่องมือกลชั้นนำที่นำเสนอแพลตฟอร์มในหมวดหมู่นี้ ได้แก่ DMG Mori (ซีรีส์ CMX และ CTX), Mazak (ซีรีส์ Integrex), Okuma (ซีรีส์ Multus), Index, WFL Millturn Technologies และ Hermle ซึ่งแต่ละแพลตฟอร์มมีสถาปัตยกรรมเครื่องจักรที่โดดเด่นซึ่งเหมาะกับขนาดชิ้นงาน ปริมาณการผลิต และความต้องการของอุตสาหกรรมที่แตกต่างกัน

อธิบายแกนทั้งห้า: ประโยชน์ของแต่ละแกนต่อความสามารถในการตัดเฉือน

การทำความเข้าใจว่าแต่ละแกนในเครื่องกลึงกัดแบบห้าแกนทำอะไร — และความสามารถเพิ่มเติมแต่ละแกนหมุนที่เพิ่มจากการกำหนดค่าที่เรียบง่ายกว่า — เป็นสิ่งจำเป็นสำหรับการประเมินว่าเครื่องจักรที่กำหนดตรงกับข้อกำหนดการผลิตหรือไม่ การเพิ่มแกนจะเพิ่มความสามารถ แต่ยังเพิ่มความซับซ้อนในการเขียนโปรแกรม ต้นทุนเครื่องจักร และระดับทักษะที่จำเป็นในการใช้งานเครื่องจักรอย่างมีประสิทธิภาพ การตัดสินใจระบุความสามารถแบบ 5 แกน แทนที่จะเป็น 3 2 หรือ 4 แกน ควรได้รับการพิสูจน์ด้วยคุณลักษณะเฉพาะของชิ้นส่วนที่ต้องการ

X, Y และ Z: แกนเชิงเส้นสามแกน

แกนเชิงเส้นตรงทั้งสามแกนกำหนดขอบเขตการทำงานของคาร์ทีเซียนของเครื่องจักร ซึ่งเป็นปริมาตรทางกายภาพที่เครื่องมือตัดสามารถเข้าถึงจุดใดก็ได้ การเคลื่อนที่ของแกน X ควบคุมการเอื้อมด้านข้างของแท่นเครื่องจักร การเคลื่อนตัวของแกน Z กำหนดระยะกินลึกตามแนวแกนสปินเดิลหลัก การเคลื่อนตัวของแกน Y ช่วยให้สามารถกัดนอกแนวกึ่งกลางด้านบนและด้านล่างเส้นกึ่งกลางของชิ้นส่วนได้ ในเครื่องกลึงกัด แกน Y มีความสำคัญอย่างยิ่งเนื่องจากเป็นสิ่งที่แยกเครื่องจักรออกจากเครื่องกลึง CNC ที่เรียบง่ายกว่าพร้อมเครื่องมือที่ใช้งานจริง โดยไม่ต้องมีการเคลื่อนที่ของแกน Y คุณลักษณะที่อยู่นอกศูนย์กลาง เช่น รูเยื้องศูนย์ ช่องกุญแจแบบขนาน และรูเจาะเยื้องศูนย์ในแนวรัศมีนั้นเป็นไปไม่ได้ หรือต้องใช้วิธีแก้ปัญหาที่สร้างสรรค์และไม่ถูกต้องโดยใช้การหมุนแกน C รวมกับการวางตำแหน่งแกน X

แกน B: แกนหมุนการกัดแบบเอียง

แกน B บนเครื่องกลึงแบบห้าแกนคือแกนหมุนที่จะเอียงแกนหมุนของการกัดในระนาบ X-Z โดยทั่วไปจะอยู่ในช่วง −30° ถึง 210° หรือคล้ายกัน ขึ้นอยู่กับการออกแบบของเครื่องจักร ความสามารถในการเอียงนี้เป็นคุณสมบัติที่ช่วยให้สามารถกำหนดรูปร่าง 5 แกนพร้อมกันได้อย่างแท้จริงบนแท่นกลึงแบบ Mill-Turn ด้วยแกน B เครื่องมือตัดสามารถเข้าถึงพื้นผิวใดๆ ของชิ้นงานจากมุมใดก็ได้ภายในขอบเขตเรขาคณิตของเครื่องจักร ช่วยให้สามารถเจาะรูมุมผสม การกัดอันเดอร์คัท การตัดเฉือนใบพัดใบพัด การทำโปรไฟล์ใบพัดกังหัน และการปรับรูปร่างพื้นผิวอิสระที่ต้องใช้แกนเครื่องมือในการเปลี่ยนการวางแนวอย่างต่อเนื่องโดยสัมพันธ์กับพื้นผิวชิ้นงานในระหว่างการตัด แกน B ยังช่วยให้สปินเดิลการกัดสามารถกำหนดตำแหน่งในแนวนอนสำหรับการกลึงได้ โดยเครื่องมือกลึงจะถูกยึดอย่างมีประสิทธิภาพในมุมที่แม่นยำโดยสัมพันธ์กับสปินเดิลของชิ้นงานที่หมุน ทำให้สามารถทำการกลึงแข็งและกลึงเกลียวด้วยระบบขับเคลื่อนอันทรงพลังของสปินเดิลการกัด

แกน C: แกนหมุนเป็นแกนกำหนดตำแหน่ง

แกน C คือแกนหมุนของแกนหมุนชิ้นงานหลัก ซึ่งสามารถตั้งโปรแกรมเป็นแกนการวางตำแหน่งและแกนโครงร่าง CNC เต็มรูปแบบได้ แทนที่จะใช้เพียงระบบขับเคลื่อนที่หมุนอย่างต่อเนื่อง สำหรับการกลึง แกน C จะขับเคลื่อนชิ้นงานด้วยความเร็วแกนหมุนที่ต้องการ สำหรับการกัดและการเจาะ แกน C จะกำหนดดัชนีชิ้นงานไปยังตำแหน่งเชิงมุมใดๆ ก็ตาม เช่น การตอกบัตรของรูเจาะไปยังความสัมพันธ์เชิงมุมเฉพาะด้วยการกลึงให้เรียบ การวางตำแหน่งวงกลมของรูโบลต์ หรือการวางทิศทางของรูสลักไปยังจุดอ้างอิงของเกลียว ในการกัดพร้อมกัน 5 แกน แกน C สามารถใช้เป็นแกนคอนทัวร์ที่มีการประสานงานร่วมกับการเอียงแกน B เข้ากับคุณสมบัติเกลียวของเครื่องจักร โปรไฟล์ลูกเบี้ยวของลำกล้อง และร่องเกลียวบนชิ้นส่วนที่หมุน — การทำงานที่ต้องมีการเคลื่อนไหวพร้อมกันของทั้งการวางแนวเครื่องมือและการหมุนชิ้นงาน

การกำหนดค่าเครื่องจักร: วิธีจัดโครงสร้างเครื่อง Mill-Turn แบบห้าแกน

เครื่องกัดและกลึงแบบห้าแกนถูกสร้างขึ้นในโครงสร้างหลายรูปแบบ ซึ่งสะท้อนถึงแนวทางที่แตกต่างกันเพื่อให้บรรลุถึงการเคลื่อนที่ของแกน ความจุของชิ้นงาน ความแข็งแกร่ง และการเข้าถึงที่ต้องการ การกำหนดค่าแต่ละอย่างทำให้เกิดการประนีประนอมที่แตกต่างกันระหว่างความแข็งแกร่ง ขอบเขตการทำงาน การคายเศษ และรอยเท้าของเครื่องจักร การทำความเข้าใจความแตกต่างทางสถาปัตยกรรมเหล่านี้ช่วยให้ผู้ซื้อสามารถจับคู่แพลตฟอร์มเครื่องจักรกับช่วงขนาดชิ้นส่วนและสภาพแวดล้อมการผลิตที่พวกเขาต้องการได้

แกนหมุนแนวนอนพร้อมหัวกัดแกน B

รูปแบบที่พบบ่อยที่สุดสำหรับเครื่องกัดแบบห้าแกนขนาดกลางถึงขนาดใหญ่จะวางตำแหน่งแกนหมุนของชิ้นงานหลักในแนวนอน เช่นเดียวกับเครื่องกลึง CNC ทั่วไป โดยมีแกนหมุนเครื่องกัดแยกติดตั้งอยู่บนหัวหมุนแกน B บนคอลัมน์เครื่องจักร แกนหมุนจะหมุนชิ้นงานเพื่อทำการกลึง ในขณะที่หัวกัดจะเอียงเพื่อทำการกัดแบบหลายแกน การกำหนดค่านี้รองรับงานเพลาและหัวจับได้หลากหลายที่สุด และได้รับประโยชน์จากการคายเศษในแนวนอน — เศษหลุดออกจากชิ้นงานตามแรงโน้มถ่วง ช่วยลดความเสี่ยงในการตัดซ้ำและความเสียหายจากความร้อน เครื่องจักรในรูปแบบนี้จาก Mazak (Integrex i-series), Okuma (Multus B) และ DMG Mori (CTX beta TC) เป็นแพลตฟอร์มที่มีการใช้งานกันอย่างแพร่หลายมากที่สุดในด้านวิศวกรรมความแม่นยำและการผลิตส่วนประกอบด้านการบินและอวกาศ

Mill-Turn Center พร้อมสปินเดิลรองและป้อมปืนด้านล่าง

แท่นกลึงกัดแบบห้าแกนจำนวนมากมีสปินเดิลรองตัวที่สองที่จะหยิบชิ้นส่วนจากสปินเดิลหลักหลังจากการตัดเฉือนส่วนหน้าเสร็จสมบูรณ์ และนำเสนอด้านหน้าด้านหลังสำหรับการตัดเฉือนด้านหลังพร้อมกันหรือตามลำดับ ป้อมปืนด้านล่างให้เครื่องมือแบบคงที่และแบบหมุนเพิ่มเติมสำหรับการทำงานพร้อมกัน - สปินเดิลการกัดแกน B ส่วนบนมีคุณลักษณะหนึ่งส่วน ในขณะที่ป้อมปืนด้านล่างทำการกลึงหรือเจาะเส้นผ่านศูนย์กลางต่างกันไปพร้อมๆ กัน ความสามารถในการตัดพร้อมกันหลายเครื่องมือช่วยให้รอบเวลาสั้นที่สุดเท่าที่จะเป็นไปได้สำหรับชิ้นส่วนที่ซับซ้อน และเป็นการกำหนดค่ามาตรฐานสำหรับการผลิตส่วนประกอบด้านการบินและอวกาศที่ซับซ้อนและพลังงานในปริมาณมาก โดยที่อัตราการใช้เครื่องจักรและเวลาของรอบการทำงานจะขับเคลื่อนต้นทุนต่อหน่วยโดยตรง

เครื่องหมุนแบบตั้งพื้นและแบบโครงสำหรับตั้งสิ่งของ

สำหรับชิ้นงานขนาดใหญ่มาก เช่น เพลาผลิตไฟฟ้า ส่วนประกอบโครงสร้างการบินและอวกาศขนาดใหญ่ ตัววาล์วน้ำมันและแก๊ส และส่วนประกอบกังหันลม เครื่องกลึงแบบห้าแกนแบบตั้งพื้นและโครงสำหรับตั้งสิ่งของจะให้ขอบเขตการทำงานและความแข็งแกร่งของโครงสร้างที่ต้องการ WFL Millturn Technologies เชี่ยวชาญในส่วนนี้ โดยผลิตเครื่องจักรที่สามารถตัดเฉือนเพลายาวสูงสุด 5 เมตร และมีเส้นผ่านศูนย์กลาง 1 เมตร พร้อมความสามารถในการกัด 5 แกนเต็มรูปแบบ เครื่องจักรเหล่านี้มักจะมีสปินเดิลการกัดหลายตัว หน่วยเจาะรูลึก และระบบการวัดระหว่างกระบวนการที่รวมอยู่ในโครงสร้างเครื่องจักร ช่วยให้สามารถตัดเฉือนชิ้นส่วนได้อย่างสมบูรณ์ซึ่งต้องใช้พื้นที่ในร้านขายเครื่องจักรโดยเฉพาะและเครื่องจักรเฉพาะทางหลายเครื่องในวิธีการผลิตแบบเดิมๆ

อุตสาหกรรมและชิ้นส่วนที่ต้องอาศัยการตัดเฉือนแบบ Mill-Turn แบบห้าแกน

เครื่องกัดและกลึงแบบห้าแกนกลายเป็นสิ่งที่ขาดไม่ได้ในอุตสาหกรรมที่ความซับซ้อนของชิ้นส่วน ความยากของวัสดุ ข้อกำหนดความแม่นยำของขนาด และความกดดันทางเศรษฐกิจในการลดการตั้งค่าทั้งหมดมาบรรจบกัน ภาคส่วนต่างๆ ต่อไปนี้ถือเป็นการติดตั้งเครื่องกลึงโรงสีแบบห้าแกนส่วนใหญ่ทั่วโลก และประเภทชิ้นส่วนที่ผลิตได้แสดงให้เห็นอย่างชัดเจนว่าเหตุใดเทคโนโลยีจึงมีเหตุผลมากกว่าทางเลือกที่ง่ายกว่า

กerospace: Structural Components and Rotating Parts

กerospace is the largest single market for five-axis mill-turn machines. Turbine engine shafts, blisks (bladed disks), impellers, structural fittings, and landing gear components combine turned bearing journals, milled aerodynamic profiles, drilled cooling passages, and compound-angle features in titanium, Inconel, and high-strength aluminum alloys that are difficult to machine and produce expensive scrap when errors occur. A single blisk — an integrally bladed rotor disk that replaces a conventional bladed disk assembly — requires 5-axis simultaneous contouring to machine the complex three-dimensional blade profiles between adjacent blades, combined with turning of the hub bore and rim. Only a five-axis mill-turn machine can complete this component in a manageable number of setups while maintaining the positional tolerances between blade form and hub datum that the engine design requires.

การผลิตอุปกรณ์การแพทย์

การปลูกถ่ายกระดูก เครื่องมือผ่าตัด และส่วนประกอบของรากฟันเทียมถือเป็นชิ้นงานที่มีความต้องการมากที่สุดในการผลิตที่มีความเที่ยงตรง ส่วนประกอบอุปกรณ์ปลูกถ่ายข้อสะโพกและข้อเข่าที่เป็นไทเทเนียมผสมผสานพื้นผิวลูกปืนทรงกลมที่ได้รับการขัดเงาอย่างดี (ต้องใช้โครงร่างแบบ 5 แกนเพื่อให้ได้ความแม่นยำทางเรขาคณิตที่จำเป็นสำหรับการทำงานของข้อต่อ) รูเรียวและมอร์สเทเปอร์ (คุณสมบัติแบบกลึง) และโครงสร้างการยึดกระดูก (รอยตัดด้านล่างและพื้นผิวที่มีพื้นผิว) โลหะผสมไทเทเนียมเกรดทางการแพทย์ Ti-6Al-4V เป็นที่รู้จักกันดีว่าตัดเฉือนได้ยาก เนื่องจากแข็งตัวได้เร็ว นำความร้อนเข้าสู่ชิปได้ไม่ดี และสร้างคมตัดขึ้นบนเครื่องมือตัด การทำการปลูกถ่ายกระดูกและข้อไทเทเนียมให้เสร็จสิ้นด้วยการตั้งค่าหนึ่งหรือสองครั้งบนเครื่องกลึงแบบห้าแกน แทนที่จะตั้งค่าสี่หรือห้าครั้งในเครื่องจักรหลายเครื่อง จะช่วยลดการสัมผัสของชิ้นส่วนโดยรวมในการจัดการความเสียหายและการคืบคลานของขนาดได้อย่างมาก และทำให้เอกสารการตรวจสอบย้อนกลับที่กำหนดโดยมาตรฐานกฎระเบียบของอุปกรณ์การแพทย์ทำได้ง่ายขึ้น

น้ำมันและก๊าซ: ตัววาล์วและเครื่องมือในรูเจาะ

ตัววาล์วแรงดันสูง ชุดโช้ค เครื่องมือขุดเจาะใต้หลุม และส่วนประกอบท่อร่วมใต้ทะเลในภาคน้ำมันและก๊าซมีลักษณะเฉพาะคือชิ้นงานขนาดใหญ่และหนักในโลหะผสมที่ทนต่อการกัดกร่อน (ดูเพล็กซ์สเตนเลส Inconel 625, 17-4PH) พร้อมด้วยรูปทรงของรูภายในที่ซับซ้อน ทางเดินที่ทำมุม และพื้นผิวเบาะนั่งขัดอย่างแม่นยำ การกำหนดค่าพอร์ตแบบอสมมาตรและรูที่ตัดกันเป็นมุมในส่วนประกอบเหล่านี้จำเป็นต้องมีความสามารถในการเอียงของแกน B สำหรับการเจาะและการกัดแบบอินเทอร์โพเลตที่มุมผสม ซึ่งเป็นคุณสมบัติที่เป็นไปไม่ได้ที่จะทำได้หากไม่มีความสามารถในการหมุนแบบ 5 แกน และจะต้องใช้จิ๊กแบบกำหนดเองและลำดับการตั้งค่าหลายแบบที่ทำให้เกิดข้อผิดพลาดในการวางตำแหน่งที่ยอมรับไม่ได้ในพื้นผิวการปิดผนึกที่สำคัญ

พลังงานและการผลิตไฟฟ้า

ล้อคอมเพรสเซอร์กังหันแก๊ส วงแหวนใบพัดกังหันไอน้ำ ใบพัดปั๊ม และเพลาโรเตอร์ของเครื่องกำเนิดไฟฟ้าผลิตขึ้นในปริมาณต่ำจากซูเปอร์อัลลอยที่ตัดเฉือนได้ยากและการตีขึ้นรูปที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ซึ่งแสดงถึงมูลค่าวัสดุมหาศาลต่อชิ้นงาน กรณีทางเศรษฐกิจสำหรับการตัดเฉือนแบบกลึงห้าแกนในภาคนี้ขับเคลื่อนด้วยมูลค่าวัสดุมากกว่าปริมาณ — การตีจานกังหัน Inconel 718 แผ่นเดียวอาจมีต้นทุนวัสดุอยู่ที่ 50,000–200,000 เหรียญสหรัฐก่อนที่การตัดเฉือนใดๆ จะเริ่มต้นขึ้น การทำชิ้นงานนี้ให้เสร็จสิ้นด้วยการตั้งค่าหนึ่งหรือสองครั้งบนแท่นกลึงกัดแบบห้าแกนที่ได้รับการพิสูจน์แล้ว ช่วยลดความเสี่ยงในการเปลี่ยน Datum ที่เกิดขึ้นเมื่อถ่ายโอนงานตีขึ้นรูปขนาดใหญ่ หนัก และมีราคาแพงระหว่างเครื่องจักรหลายเครื่องและอุปกรณ์จับยึด ทำให้ต้นทุนระดับพรีเมียมของเครื่องจักรสมเหตุสมผลได้อย่างง่ายดายโดยการลดความเสี่ยงของเศษซากและการทำงานซ้ำ

ข้อมูลจำเพาะหลักที่กำหนดความสามารถของเครื่องจักรกลึงกัดแบบห้าแกน

การเลือกเครื่องกัดและกลึงแบบห้าแกนจำเป็นต้องประเมินข้อกำหนดเฉพาะที่สมบูรณ์กว่าเครื่องแมชชีนนิ่งเซ็นเตอร์แบบสแตนด์อโลนหรือเครื่องกลึง CNC การทำงานร่วมกันของข้อกำหนด — เครื่องจักรที่มีขอบเขตการกลึงขนาดใหญ่แต่มีช่วงแกน B ที่จำกัด ไม่สามารถตัดเฉือนคุณสมบัติมุมผสมได้ และเครื่องจักรที่มีความแม่นยำในการตัดโครงร่าง 5 แกนพร้อมกันอย่างดีเยี่ยม แต่มีแรงบิดของแกนหมุนที่ไม่เพียงพอ จะไม่สามารถทำการกัดหยาบที่มีประสิทธิผลในการตีขึ้นรูปขนาดใหญ่ได้ ตารางต่อไปนี้ครอบคลุมถึงพารามิเตอร์ที่สำคัญและความหมายต่อความสามารถในการใช้งานจริงของเครื่อง

การชดเชยความร้อนเป็นพารามิเตอร์ข้อมูลจำเพาะที่ไม่ปรากฏอย่างเด่นชัดในเอกสารการขาย แต่มีผลกระทบอย่างมีนัยสำคัญต่อความสามารถของเครื่องจักรในการรักษาความแม่นยำของตำแหน่งในระหว่างกะการผลิตทั้งหมด เมื่อเครื่องจักรอุ่นเครื่องผ่านการหมุนสปินเดิล กิจกรรมขับเคลื่อนแกน และความร้อนในการตัด โครงสร้างเครื่องจักรจะขยายตัวทางความร้อนในรูปแบบที่ซับซ้อนและไม่สม่ำเสมอ ซึ่งจะเปลี่ยนตำแหน่งของปลายเครื่องมือสัมพันธ์กับชิ้นงานไปหลายไมโครเมตร เครื่องกลึงกัดห้าแกนประสิทธิภาพสูงมีระบบชดเชยความร้อนที่ครอบคลุม โดยใช้เซ็นเซอร์อุณหภูมิที่กระจายไปทั่วโครงสร้างของเครื่องจักร รวมกับอัลกอริธึมการชดเชยที่สร้างไว้ในตัวควบคุม CNC ซึ่งจะแก้ไขตำแหน่งแกนอย่างต่อเนื่องเพื่อรักษาความแม่นยำที่สอบเทียบโดยไม่คำนึงถึงสถานะความร้อน สำหรับชิ้นส่วนการบินและอวกาศที่มีความแม่นยำและชิ้นส่วนทางการแพทย์ที่มีความคลาดเคลื่อนเข้มงวดกว่า ±10 µm การตรวจสอบประสิทธิภาพของระบบชดเชยความร้อนในระหว่างการทดสอบการยอมรับของโรงงานที่รอบการทำงานการผลิตเต็มรูปแบบถือเป็นขั้นตอนสำคัญก่อนที่จะยอมรับการส่งมอบเครื่องจักร

กลยุทธ์การเขียนโปรแกรม CAM สำหรับการตัดเฉือนแบบกลึงกัดห้าแกน

การตั้งโปรแกรมเครื่องกัดและกลึงแบบห้าแกนมีความซับซ้อนมากกว่าการตั้งโปรแกรมเครื่องแมชชีนนิ่งเซ็นเตอร์แบบ 3 แกนหรือเครื่องกลึง CNC อย่างอิสระอย่างมาก และความซับซ้อนจะเพิ่มขึ้นอีกเมื่อมีการสร้างโครงร่างแบบ 5 แกนพร้อมกัน การทำงานหลายสปินเดิลพร้อมกัน และลำดับการถ่ายโอนชิ้นส่วนสปินเดิลย่อยล้วนมีอยู่ในโปรแกรมเดียวกัน การเขียนโปรแกรมที่มีประสิทธิภาพต้องใช้ทั้งซอฟต์แวร์ CAM และโปรแกรมเมอร์ที่มีความสามารถซึ่งมีความเข้าใจอย่างลึกซึ้งเกี่ยวกับจลนศาสตร์ของเครื่องจักร กลยุทธ์เส้นทางเครื่องมือเฉพาะสำหรับงานกลึง 5 แกน และเรขาคณิตการชนกันของเครื่องจักรในทุกการกำหนดค่าแกน

การเลือกซอฟต์แวร์ CAM และคุณภาพหลังโปรเซสเซอร์

ระบบ CAM ที่มีความสามารถในการเลี้ยวแบบ 5 แกนที่สมบูรณ์ ได้แก่ Mastercam Mill-Turn, Siemens NX CAM, Hypermill Turn Mill, SolidCAM iMachining และ Delcam PowerMill (ปัจจุบันคือ Autodesk) คุณภาพของโพสต์โปรเซสเซอร์ — โมดูลซอฟต์แวร์ที่แปลเส้นทางเครื่องมือ CAM ไปเป็น G-code เฉพาะเครื่อง — มีความสำคัญพอๆ กับระบบ CAM เอง โพสต์โปรเซสเซอร์ที่กำหนดค่าไว้ไม่ดีสำหรับเครื่องกลึงกัดแบบ 5 แกนสามารถสร้างโค้ดที่ดำเนินการอย่างถูกต้องในการจำลอง CAM แต่ทำให้ CNC ของเครื่องดำเนินการเอียงแกน B ในทิศทางการหมุนที่แตกต่างจากที่คาดไว้ หรือล้มเหลวในการจัดการการเปลี่ยนแปลงจลนศาสตร์อย่างถูกต้องที่ตำแหน่งแกน B ใกล้กับการกำหนดค่าเอกพจน์ของเครื่อง (โดยทั่วไปที่ B = 0° และ B = 90°) การทำงานร่วมกับซัพพลายเออร์หลังโปรเซสเซอร์ CAM ที่มีประสบการณ์กับแบรนด์เครื่องจักรเฉพาะและการผสมผสานการควบคุม CNC แทนที่จะใช้เสาทั่วไปและดัดแปลง ขอแนะนำอย่างยิ่งสำหรับร้านค้าที่เพิ่งเริ่มเขียนโปรแกรมกลึง 5 แกน

การหลีกเลี่ยงการชนและการจำลองเครื่องจักร

รูปทรงที่ซับซ้อนของเครื่องกลึงกัดแบบห้าแกนที่มีหัวหมุนแกน B, แม็กกาซีนเครื่องมือขนาดใหญ่, ส่วนท้าย, สปินเดิลรอง, ป้อมปืนด้านล่าง และขอบเขตการทำงานที่เปลี่ยนแปลงไปตามตำแหน่งแกน B และแกน C ทุกตำแหน่ง ทำให้เกิดความเสี่ยงในการชนกันซึ่งโดยพื้นฐานแล้วเป็นไปไม่ได้ที่จะประเมินทั้งทางจิตใจและมีความเสี่ยงสูงในการประเมินโดยการป้อนป้อนป้อนช้าในเครื่องจักร การจำลองเครื่องจักรเต็มรูปแบบโดยใช้โมเดลเครื่องเสมือนที่แม่นยำ — ทั้งภายในระบบ CAM หรือในสภาพแวดล้อมการจำลองเครื่องจักรเฉพาะ เช่น Vericut หรือ NC Simul — ไม่ใช่ทางเลือกสำหรับโปรแกรมกลึงกัดแบบห้าแกน เป็นขั้นตอนบังคับในเวิร์กโฟลว์การเขียนโปรแกรม การจำลองจะระบุตัวจับยึดเครื่องมือสำหรับการชนกันของชิ้นงาน หัวสปินเดิลถึงการชนกันของชิ้นส่วน และการรบกวนระหว่างสถานีเครื่องมือที่ทำงานพร้อมกันก่อนที่โปรแกรมจะทำงานตามเวลาเครื่องจักรจริง ปกป้องทั้งเครื่องจักรและชิ้นงานจากเหตุการณ์การชนกันที่อาจเกิดภัยพิบัติซึ่งทำให้ต้องเสียเวลาหลายวันในการหยุดทำงานและค่าใช้จ่ายในการซ่อมแซมจำนวนมาก

กลยุทธ์ Toolpath เฉพาะสำหรับงาน Mill-Turn

กลยุทธ์เส้นทางเครื่องมือหลายอย่างมีความเฉพาะเจาะจงกับการกลึงกัดแบบห้าแกน และให้ผลลัพธ์ที่ดีกว่าการใช้กลยุทธ์การกลึงศูนย์กลางแบบ 3 แกนมาตรฐานกับเครื่องกลึงแบบกลึง ทางเดินเครื่องมือของเครื่องตัดท่อ (รูปทรงเลนส์) ใช้คมตัดที่มีรัศมีขนาดใหญ่ที่มุมเครื่องมือเอียงเพื่อตัดเฉือนแนวกว้างของพื้นผิวโค้งในการกลึงครั้งเดียว ช่วยลดจำนวนรอบที่ต้องใช้ในการตัดเฉือนใบพัดกังหันและรูปแบบพื้นผิวใบพัดได้อย่างมาก ขณะเดียวกันก็ได้ผิวสำเร็จที่ยอดเยี่ยม การกัดด้านข้างใช้ด้านข้างของเครื่องมือตัดแทนที่จะใช้ปลายกับพื้นผิวที่ควบคุมด้วยเครื่องจักร วิธีการนี้จะสร้างพื้นผิวที่เรียบและแม่นยำบนโปรไฟล์ตามหลักอากาศพลศาสตร์โดยใช้เวลาเพียงเศษเสี้ยวของเวลาที่ต้องใช้โดยกลยุทธ์แบบสัมผัสจุด (การกัดปลาย) สำหรับพื้นผิวกลึงที่กลึงโดยเอียงแกน B มุมคายที่มีประสิทธิภาพและมุมหลบของเม็ดมีดกลึงจะเปลี่ยนไปตามมุมแกน B และต้องคำนึงถึงความลึกของการตัดและการเลือกอัตราการป้อนเพื่อรักษาประสิทธิภาพการตัดและหลีกเลี่ยงการเสียดสี

การทำงาน การจับยึด และการตั้งค่าสำหรับการกลึงกัดแบบห้าแกน

การยึดจับงานบนเครื่องกลึงกัดแบบห้าแกนจะต้องเป็นไปตามข้อกำหนดในการจับยึดสำหรับการกลึงไปพร้อมๆ กัน โดยที่แรงกรามของหัวกัดแบบแรงเหวี่ยงที่ความเร็วแกนหมุนสูงจะต้องรักษาการยึดเกาะที่มั่นคง และข้อกำหนดในการจับยึดสำหรับการกัด 5 แกน โดยที่ฟิกซ์เจอร์จะต้องไม่กีดขวางหัวกัดแกน B ในขณะที่เอียงเพื่อเข้าใกล้คุณสมบัติต่างๆ จากหลายทิศทาง ข้อกำหนดสองประการนี้ทำให้เกิดความท้าทายในการออกแบบฟิกซ์เจอร์มากกว่าการใช้เครื่องกลึงหรือเครื่องแมชชีนนิ่งเซ็นเตอร์แยกกัน

ปากจับหัวจับแบบ Low Profile ที่ลดการยื่นในแนวรัศมีเหนือตัวหัวจับให้เหลือน้อยที่สุด เป็นสิ่งจำเป็นสำหรับงานกลึงมิลลิ่ง เนื่องจากหัวของแกน B กวาดผ่านส่วนโค้งที่ทำให้ตัวเรือนสปินเดิลใกล้กับชิ้นงานและหัวจับ ปากจับขั้นมาตรฐานที่ใช้กับเครื่องกลึงทั่วไปอาจทำให้เกิดการชนกับหัวกัดระหว่างการเคลื่อนที่ของแกน B หากไม่ได้ประเมินความสูงกับเปลือกการชนของเครื่องในทุกมุมของแกน B ที่ใช้ในโปรแกรม การตัดเฉือนกรามแบบอ่อน — การตัดโปรไฟล์กรามแบบกำหนดเองที่ตรงกับฐานข้อมูลชิ้นงานและพื้นผิวการจับยึด — ให้การลงทะเบียนชิ้นงานที่แม่นยำที่สุด และช่วยลดความสูงของกรามให้เหลือน้อยที่สุดตามที่ข้อกำหนดในการจับยึดต้องการ โดยไม่ต้องใช้วัสดุที่ไม่จำเป็นเหนือพื้นผิวการจับยึดที่อาจสร้างความเสี่ยงต่อการชนกัน

การพักอย่างมั่นคงและการใช้ Tailstock ในโปรแกรม Mill-Turn แบบห้าแกน

เพลายาวที่กลึงบนเครื่องกัดแบบห้าแกนต้องใช้ส่วนท้ายหรือการรองรับส่วนที่เหลือที่มั่นคงเพื่อควบคุมการโก่งตัวของชิ้นงานในระหว่างการตัดหยาบหนัก ซึ่งเป็นข้อกำหนดเดียวกันกับเครื่องกลึงทั่วไป การผสานรวมจุดพักและส่วนท้ายกับความสามารถในการกัดในแกน B จำเป็นต้องมีการจัดลำดับโปรแกรมอย่างระมัดระวัง: ต้องถอนส่วนพักและส่วนท้ายของแกน B ก่อนที่ส่วนหัวของแกน B จะเอียงเพื่อเข้าถึงคุณลักษณะต่างๆ ในบริเวณใกล้เคียง จากนั้นจึงเปลี่ยนตำแหน่งใหม่หลังจากการดำเนินการกัดเสร็จสิ้น การตั้งโปรแกรมการประสานการวางตำแหน่งหยุดนิ่งกับการเคลื่อนที่ของเครื่องมือเป็นส่วนสำคัญของความซับซ้อนในการตั้งค่าสำหรับโปรแกรมเพลายาวบนเครื่องกลึงแบบห้าแกน และข้อผิดพลาดในลำดับนี้เป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดของการชนกันของฟิกซ์เจอร์ระหว่างการพิสูจน์ส่วนแรก เครื่องจักรที่มีการวางนิ่งที่ควบคุมโดย CNC ซึ่งสามารถตั้งโปรแกรมเป็นแกนเพิ่มเติมในโปรแกรมชิ้นงานได้ แทนที่จะต้องอาศัยการแทรกแซงด้วยตนเอง จะสามารถรับมือกับความท้าทายนี้ได้อย่างสวยงามที่สุด

การประเมินกรณีธุรกิจ: เมื่อการกลึงโรงงานแบบห้าแกนเป็นการลงทุนที่เหมาะสม

เครื่องกัดและกลึงห้าแกนแสดงถึงการลงทุนจำนวนมาก โดยปกติแล้วจะอยู่ที่ 500,000 ถึง 3,000,000 เหรียญสหรัฐฯ หรือมากกว่านั้น ขึ้นอยู่กับขนาดเครื่องจักร การกำหนดค่า และระบบเครื่องมือ และการตัดสินใจลงทุนจำเป็นต้องมีกรณีธุรกิจที่เข้มงวดซึ่งสร้างขึ้นจากข้อกำหนดการผลิตที่ได้รับการบันทึกไว้ แทนที่จะเป็นความปรารถนาด้านความสามารถเพียงอย่างเดียว เมื่อแสดงปัจจัยต่อไปนี้ร่วมกัน จะสร้างเหตุผลที่แข็งแกร่งที่สุดสำหรับการลงทุนกลึงโรงงานแบบห้าแกน

• ความซับซ้อนของชิ้นส่วนสูงต้องมีการตั้งค่าสี่รายการขึ้นไป: ชิ้นส่วนที่ในปัจจุบันต้องมีการตั้งค่าเครื่องสี่, ห้าหรือมากกว่านั้นเป็นตัวเลือกหลัก การกำจัดการตั้งค่าแต่ละครั้งจะช่วยลดรอบเวลา ต้นทุนการตั้งค่า ต้นทุนการตรวจสอบระหว่างการปฏิบัติงาน และการสะสมข้อผิดพลาดในตำแหน่ง การปรับปรุง ROI ต่อการตั้งค่าที่ถูกกำจัดจะสูงสุดสำหรับการตั้งค่าสองหรือสามครั้งแรกที่รวมเข้าด้วยกัน และจะลดลงเมื่อจำนวนการตั้งค่าที่ถูกกำจัดน้อยลง
• วัสดุชิ้นงานราคาแพงหรือมีต้นทุนเศษสูง: เมื่อต้นทุนวัตถุดิบต่อชิ้นงานสูง เช่น ไทเทเนียม อินโคเนล โคบอลต์โครเมียม ต้นทุนทางการเงินของเหตุการณ์เศษที่เกิดจากการเปลี่ยนแปลงข้อมูลหรือข้อผิดพลาดในการจัดการระหว่างเครื่องจักรจะทำให้ต้นทุนเครื่องจักรที่เพิ่มขึ้นลดลง การตัดเฉือนแบบตั้งค่าครั้งเดียวช่วยลดจำนวนเหตุการณ์ในการจัดการและการลงทะเบียนข้อมูลซ้ำซึ่งสร้างความเสี่ยงต่อเศษวัสดุได้โดยตรง
• ความคลาดเคลื่อนของตำแหน่งที่แคบระหว่างคุณสมบัติกลึงและกัด: เมื่อพิกัดความเผื่อการดึงระหว่างเส้นผ่านศูนย์กลางกลึงและลักษณะการกัดที่อยู่ติดกันแน่นกว่า ±0.02 มม. การรักษาพิกัดความเผื่อนี้ตลอดลำดับการตั้งค่าหลายรายการจำเป็นต้องมีการยึดจับและการควบคุมกระบวนการเป็นพิเศษ การตัดเฉือนคุณสมบัติทั้งสองในการตั้งค่าเดียวจาก Datum ทั่วไปจะช่วยลดความท้าทายนี้ด้วยการออกแบบ
• แรงกดดันด้านเวลานำของลูกค้า: การบีบอัดเวลาจากลำดับการตั้งค่าหลายรายการไปจนถึงการผลิตแบบตั้งค่าเดียวจะทำให้ระยะเวลาในการเสนอราคาและระยะเวลารอคอยสินค้าจริงสั้นลงโดยตรง ซึ่งในการตัดเฉือนตามสัญญาและห่วงโซ่อุปทานด้านการบินและอวกาศมักจะเป็นปัจจัยในการตัดสินใจในการชนะหรือรักษาธุรกิจของลูกค้าไว้ ซึ่งมีความสำคัญพอๆ กับราคาในสถานการณ์การแข่งขันต่างๆ
• ข้อจำกัดด้านความพร้อมของผู้ปฏิบัติงานที่มีทักษะ: การรวมเครื่องจักรสี่เครื่องที่มีมูลค่างานเข้าไว้ในเครื่องเดียวจะช่วยลดจำนวนผู้ตั้งค่าเครื่องจักรและผู้ปฏิบัติงานที่ต้องใช้ต่อหน่วยผลผลิต ในสภาพแวดล้อมการผลิตที่ผู้ปฏิบัติงาน CNC ที่มีทักษะหายากและมีราคาแพง การรวมเครื่องจักรจะจัดการกับข้อจำกัดด้านแรงงานโดยตรง และลดต้นทุนค่าโสหุ้ยต่อชิ้นส่วน

โรงงานที่ยังใหม่กับการตัดเฉือนแบบกลึงห้าแกนจะดูแคลนเวลาการเขียนโปรแกรม การตั้งค่า และการฝึกอบรมผู้ปฏิบัติงานต่ำเกินไปอย่างสม่ำเสมอเพื่อให้ตระหนักถึงศักยภาพการผลิตสูงสุดของเครื่องจักร การกำหนดงบประมาณสำหรับการฝึกอบรมโรงงานอย่างครอบคลุมจากผู้สร้างเครื่องจักร การฝึกอบรมซอฟต์แวร์ CAM โดยเฉพาะสำหรับการเขียนโปรแกรมแบบ Turn-turn และระยะเวลาเริ่มต้นที่สมจริงเป็นเวลาหกถึงสิบสองเดือนก่อนที่เครื่องจักรจะบรรลุประสิทธิภาพการผลิตในสภาวะคงที่ ถือเป็นสิ่งสำคัญสำหรับการประมาณการ ROI ที่แม่นยำ เครื่องจักรที่ให้ผลตอบแทนระยะยาวที่แข็งแกร่งที่สุดคือเครื่องจักรที่การลงทุนในการฝึกอบรมและความสามารถในการเขียนโปรแกรมนั้นแยกออกจากการลงทุนด้านฮาร์ดแวร์ไม่ได้ — ไม่ใช่เป็นทางเลือกพิเศษที่จะเลื่อนออกไปเมื่อติดตั้งเครื่องแล้ว
