เครื่องแมชชีนนิ่งเซ็นเตอร์แบบคอมโพสิตสำหรับการกลึงและกัดเฉพาะระบบไฮดรอลิก: คืออะไร ทำงานอย่างไร และเหตุใดจึงเหนือกว่าการตัดเฉือนแบบทั่วไป

เครื่องแมชชีนนิ่งเซ็นเตอร์แบบกลึงและกัดเฉพาะระบบไฮดรอลิกคืออะไร

เครื่องแมชชีนนิ่งเซ็นเตอร์แบบคอมโพสิตสำหรับงานกลึงและกัดแบบไฮดรอลิกโดยเฉพาะเป็นเครื่องมือเครื่องจักร CNC แบบมัลติทาสกิ้งที่ได้รับการออกแบบทางวิศวกรรมเพื่อให้ชุดการดำเนินการตัดเฉือนเต็มรูปแบบที่จำเป็นสำหรับส่วนประกอบไฮดรอลิก — ตัววาล์ว บล็อกท่อร่วม กระบอกกระบอกสูบ ตัวเรือนปั๊ม ฝาครอบปลาย และรูสปูล — ในการตั้งค่าการทำงานแบบเดียว เครื่องจักรคอมโพสิตเหล่านี้ต่างจากเครื่องกลึง CNC หรือเครื่องแมชชีนนิ่งเซ็นเตอร์สำหรับใช้งานทั่วไปที่จัดการงานกลึงหรืองานกัดแยกกัน เครื่องจักรคอมโพสิตเหล่านี้ผสานรวมป้อมเครื่องมือแบบใช้ไฟฟ้าหรือแกนหมุนงานกัดเข้ากับแกนหมุนที่มีความแม่นยำบนแท่นเดียวกัน กำจัดการจัดตำแหน่งระหว่างกระบวนการ การยึดจับใหม่ และข้อผิดพลาดความคลาดเคลื่อนที่ยอมรับสะสมที่หลีกเลี่ยงไม่ได้เมื่อชิ้นส่วนไฮดรอลิกถูกเคลื่อนย้ายระหว่างเครื่องจักรแบบสแตนด์อโลน

การกำหนด "เฉพาะระบบไฮดรอลิก" ไม่ใช่เพียงฉลากทางการตลาดเท่านั้น มันสะท้อนถึงชุดตัวเลือกการออกแบบที่ตั้งใจ — การเพิ่มประสิทธิภาพรูปทรงของรูเจาะ, ความสามารถในการเจาะรูลึก, การตกแต่งรูที่มีความแม่นยำสูง, การปรับรูปร่างแบบหลายแกน และการจัดวางแคลมป์ที่เข้มงวด — ซึ่งตอบสนองความต้องการทางเรขาคณิตเฉพาะและความต้องการสูงของชิ้นส่วนไฮดรอลิก ตัวอย่างเช่น รูเจาะสปูลวาล์วไฮดรอลิกจะต้องมีความทนทานต่อความเป็นทรงกระบอกเพียงไม่กี่ไมครอนและพื้นผิวสำเร็จที่ Ra 0.2 µm หรือดีกว่าตลอดความลึกทั้งหมด เพื่อให้แน่ใจว่าการทำงานของฮิสเทรีซิสต่ำและไม่มีการรั่ว เครื่องกลึงศูนย์ทั่วไปอาจดำเนินการตามที่กำหนดในทางเทคนิค แต่ไม่สามารถให้พิกัดความเผื่อเหล่านี้อย่างสม่ำเสมอในการผลิต หากไม่มีการออกแบบที่เน้นความเสถียรทางความร้อน ความแม่นยำของสปินเดิล และการลดแรงสั่นสะเทือนเป็นพิเศษ

การเพิ่มขึ้นของศูนย์กลึงและกัดคอมโพสิตเหล่านี้สะท้อนให้เห็นถึงวิวัฒนาการที่กว้างขึ้นของการผลิตชิ้นส่วนไฮดรอลิกไปสู่ความซับซ้อนที่สูงขึ้น ความคลาดเคลื่อนที่เข้มงวดมากขึ้น และเวลาในการผลิตที่สั้นลง เนื่องจากระบบไฮดรอลิกถูกขอให้ทำงานที่แรงดันสูงกว่า (ระบบสมัยใหม่มักมีแรงดันเกิน 350–450 บาร์) ข้อกำหนดความแม่นยำทางเรขาคณิตของทุกรู ผิวหน้าซีล และทางผ่านพอร์ตจึงมีความต้องการมากขึ้นตามลำดับ การบรรลุข้อกำหนดเหล่านี้อย่างมีประสิทธิภาพ โดยไม่ต้องใช้ขั้นตอนการทำงานของเครื่องจักรหลายเครื่องที่เพิ่มเวลาในการตั้งค่า การจัดการความเสี่ยงต่อความเสียหาย และค่าใช้จ่ายในการตรวจสอบคุณภาพ เป็นปัญหาที่ศูนย์เครื่องจักรกลกลึงเฉพาะระบบไฮดรอลิกได้รับการออกแบบมาเพื่อแก้ไข

ความสามารถในการตัดเฉือนหลักที่กำหนดแพลตฟอร์ม

โปรไฟล์ความสามารถของก ศูนย์เครื่องจักรกลคอมโพสิตกลึงและกัดเฉพาะไฮดรอลิก กว้างกว่าเครื่องกลึง CNC หรือเครื่องแมชชีนนิ่งเซ็นเตอร์ที่ทำงานแยกกันอย่างมาก การทำความเข้าใจว่าเครื่องจักรสามารถทำอะไรได้บ้าง และที่สำคัญคือสามารถทำอะไรไปพร้อมๆ กันหรือในการตั้งค่าครั้งเดียว ถือเป็นสิ่งสำคัญในการประเมินว่าเครื่องจักรเหมาะสมกับข้อกำหนดการผลิตส่วนประกอบไฮดรอลิกที่เฉพาะเจาะจงหรือไม่

การกลึงและการคว้านที่แม่นยำของรูไฮดรอลิก

การกลึงและการคว้านในเป็นการทำงานพื้นฐานสำหรับส่วนประกอบไฮดรอลิกส่วนใหญ่ กระบอกสูบต้องใช้รูเจาะตรงที่ยาวและมีทรงกระบอกแน่นและมีพื้นผิวที่ดีเยี่ยมเพื่อใช้เป็นรอยต่อสำหรับลูกสูบ ตัววาล์วต้องมีขนาดและตำแหน่งรูแกนวาล์วที่แม่นยำ สำหรับเครื่องแมชชีนนิ่งเซนเตอร์แบบคอมโพสิตเฉพาะทางไฮดรอลิก รูเหล่านี้จะถูกประกอบให้สมบูรณ์โดยยึดชิ้นส่วนไว้ในสปินเดิลการหมุนหลัก โดยใช้เครื่องมือกลึงจุดเดียวหรือด้ามคว้านที่เลือกไว้สำหรับความต้านทานการสั่นสะเทือนและความเสถียรของขนาดที่อัตราส่วนความลึกต่อเส้นผ่านศูนย์กลางที่ต้องการ ความเร็วสปินเดิล อัตราป้อน และความลึกของการตัดได้รับการตั้งโปรแกรมไว้เพื่อให้ได้งานสำเร็จตามที่ต้องการโดยใช้รอบน้อยที่สุด ช่วยลดผลกระทบจากความร้อนที่สะสมในระหว่างลำดับการตัดเฉือนที่ขยายออกไป

การกัดเครื่องมือสด การเจาะ และการเจาะรูข้าม

ส่วนประกอบไฮดรอลิกจำเป็นต้องมีช่องทางในการเคลื่อนย้ายอย่างสม่ำเสมอ — การเจาะข้าม การเจาะแบบทำมุม และช่องทางที่ตัดกันซึ่งเชื่อมต่อแกลเลอรีภายในกับพอร์ตภายนอก การดำเนินการเหล่านี้จำเป็นต้องมีการกำหนดดัชนีสปินเดิลหลัก (หรือแกน C จะถูกยึดไว้ที่ตำแหน่งเชิงมุมที่แม่นยำ) ในขณะที่เครื่องมือกัดจริงหรือเครื่องมือเจาะในป้อมปืนทำหน้าที่กัดรูขวางหรือกัดปาดหน้า สำหรับเครื่องจักรคอมโพสิตเฉพาะทางไฮดรอลิก แกน C (การวางตำแหน่งเชิงมุมของสปินเดิล) เป็นแกนที่สามารถแทรกแซงได้อย่างสมบูรณ์ ไม่ใช่แค่กลไกการกำหนดดัชนีเท่านั้น ช่วยให้สามารถทำการประมาณค่าแบบเฮลิคอล การเจาะนอกแกน และการตัดเฉือนพอร์ตมุมผสม ซึ่งเป็นไปไม่ได้บนเครื่องกลึงที่มีการล็อคสปินเดิลแบบธรรมดา ความเร็วเครื่องมือขับเคลื่อนอยู่ที่ 6,000–12,000 RPM โดยทั่วไป ซึ่งเพียงพอสำหรับดอกเอ็นมิลคาร์ไบด์และดอกสว่านในเหล็กโลหะผสมที่ใช้กันทั่วไปในส่วนประกอบไฮดรอลิก

การเจาะหลุมลึกสำหรับทางไฮดรอลิกยาว

ท่อร่วมไฮดรอลิกและตัววาล์วจำนวนมากจำเป็นต้องมีทางเดินในแนวแกนที่ขยายลึกเข้าไปในส่วนประกอบ บางครั้งอาจมีอัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง (L/D) เกิน 30:1 การเจาะช่องลึกเหล่านี้ไม่สามารถเจาะด้วยสว่านจ๊อบเบอร์มาตรฐานได้โดยไม่มีการเบี่ยงเบน การสะสมรันเอาท์ และความล้มเหลวในการอพยพเศษ เครื่องแมชชีนนิ่งเซ็นเตอร์แบบกลึงเฉพาะระบบไฮดรอลิกมักได้รับการกำหนดค่าให้มีความสามารถในการเจาะรูลึกโดยเฉพาะ ไม่ว่าจะเป็นระบบจ่ายน้ำหล่อเย็นผ่านสปินเดิลที่แรงดันสูง (70–150 บาร์เป็นเรื่องปกติสำหรับการเจาะปืนบนเครื่องจักรเหล่านี้) แท่นรองรับด้ามกลึงคว้านแบบขยาย หรืออุปกรณ์เสริมสำหรับการเจาะปืนโดยเฉพาะที่ติดตั้งในป้อมปืน น้ำหล่อเย็นแรงดันสูงผ่านทางเส้นกึ่งกลางเครื่องมือจะไล่เศษออกจากรูอย่างต่อเนื่อง ป้องกันการตัดเศษ (ซึ่งทำให้เกิดความเสียหายที่พื้นผิวและการแตกหักของชิ้นส่วน) และช่วยระบายความร้อนที่คมตัด ซึ่งอุณหภูมิอาจทำให้เครื่องมือสึกหรอที่ความลึกเร็วขึ้น

การคอนทัวร์แบบหลายแกนด้วยแกน Y และแกน B

เครื่องแมชชีนนิ่งเซ็นเตอร์คอมโพสิตการกลึงและกัดเฉพาะระบบไฮดรอลิกขั้นสูงมีแกน Y (ความสามารถในการกัดนอกศูนย์กลาง) และในบางรูปแบบอาจมีแกน B (ป้อมปืนเอียงหรือแกนหมุนรอง) แกน Y ช่วยให้สามารถทำการกัดและเจาะจากเส้นกึ่งกลางของสปินเดิลได้ ซึ่งมีความสำคัญอย่างยิ่งต่อผิวหน้าของพอร์ต คุณสมบัติบอส แผ่นยึด และแผ่นเรียบที่วางตำแหน่งเยื้องศูนย์กลางบนตัวส่วนประกอบ แกน B ช่วยให้มุมเข้าหาเครื่องมือเปลี่ยนแปลงได้อย่างต่อเนื่องในระหว่างรอบการตัดเฉือน ช่วยให้สามารถตัดพอร์ตมุมผสม การตัดด้านล่าง และการปรับโครงร่างพื้นผิวที่ซับซ้อนได้โดยไม่ต้องเปลี่ยนตำแหน่งชิ้นงาน แกนเพิ่มเติมเหล่านี้ขยายขอบเขตของรูปทรงส่วนประกอบไฮดรอลิกได้อย่างมาก ซึ่งสามารถทำได้ในการตั้งค่าครั้งเดียว

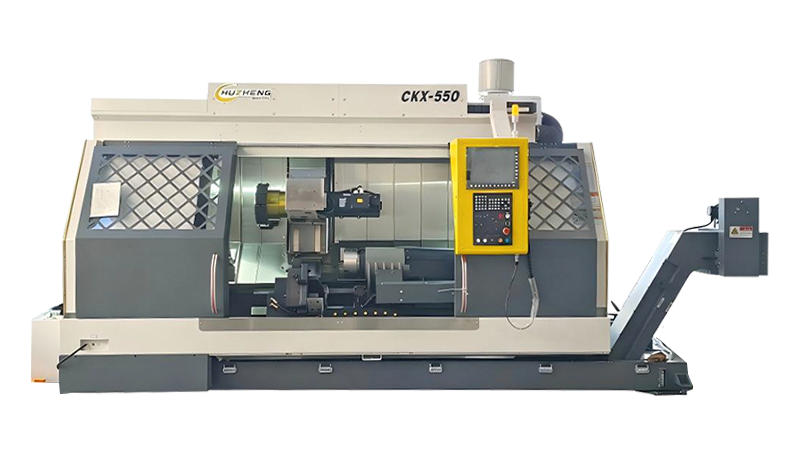

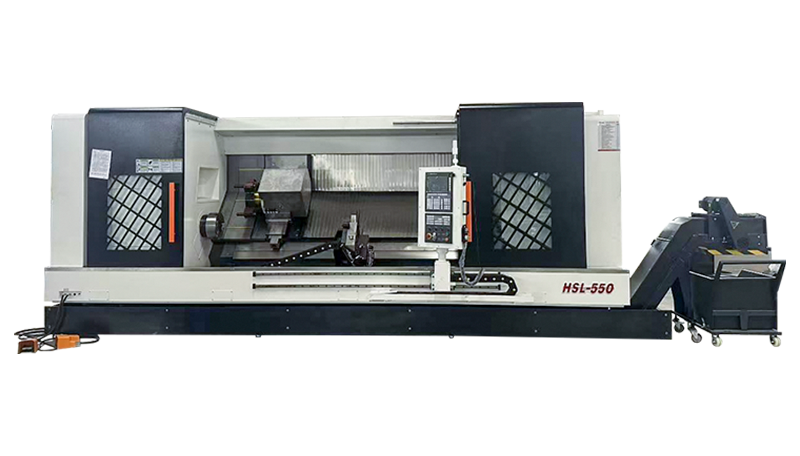

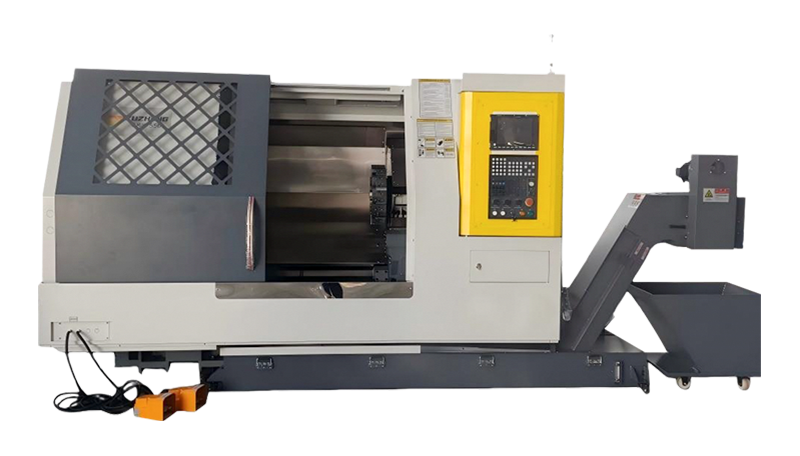

สปินเดิลที่สอง (สปินเดิลรอง) สำหรับการตัดเฉือนที่สมบูรณ์

เครื่องแมชชีนนิ่งเซ็นเตอร์เฉพาะทางระบบไฮดรอลิกหลายแห่งมีสปินเดิลรอง ซึ่งเป็นสปินเดิลตัวที่สองที่ควบคุมอย่างอิสระซึ่งหันไปทางสปินเดิลหลัก หลังจากที่ปลายด้านหนึ่งของส่วนประกอบได้รับการตัดเฉือนอย่างสมบูรณ์ด้วยสปินเดิลหลักและป้อมปืน สปินเดิลรองจะจับส่วนปลายที่เสร็จแล้วของชิ้นส่วน สปินเดิลหลักจะคลายออก และป้อมปืนจะประกอบกลับเข้าไปอีกครั้งเพื่อตัดเฉือนปลายที่สองของส่วนประกอบ ความสามารถ "ทำในหนึ่งเดียว" นี้หมายความว่าแม้แต่ส่วนประกอบไฮดรอลิกที่ต้องมีการตัดเฉือนที่ปลายทั้งสองแนวแกน เช่น ฝาสูบ ฝาปิดปลาย และตัววาล์วแบบหน้าแปลน ก็สามารถดำเนินการเสร็จเรียบร้อยสมบูรณ์ได้โดยไม่ต้องจับยึดใหม่ด้วยตนเอง การจัดการแบบแมนนวล หรือถ่ายโอนไปยังเครื่องจักรเครื่องที่สอง

เหตุใดชิ้นส่วนไฮดรอลิกจึงต้องการการตัดเฉือนคอมโพสิตมากกว่าวิธีการทั่วไป

ข้อกำหนดด้านความซับซ้อนและความแม่นยำทางเรขาคณิตของส่วนประกอบไฮดรอลิกสร้างปัญหาเฉพาะเมื่อทำการตัดเฉือนบนขั้นตอนการทำงานแบบแยกกระบวนการแบบเดิมๆ ซึ่งเป็นปัญหาที่เครื่องแมชชีนนิ่งเซ็นเตอร์แบบคอมโพสิตมีตำแหน่งเฉพาะที่จะแก้ไข การทำความเข้าใจปัญหาเหล่านี้ในแง่ที่เป็นรูปธรรมทำให้กรณีของการตัดเฉือนคอมโพสิตมีความน่าสนใจมากกว่าข้อโต้แย้งด้านประสิทธิภาพเชิงนามธรรม

ข้อผิดพลาดเกี่ยวกับตำแหน่งสะสมจากการตั้งค่าหลายรายการ

ตัววาล์วไฮดรอลิกที่กลึงแยกกันและการทำงานของแมชชีนเซ็นเตอร์จะต้องถูกจับยึดใหม่อย่างน้อยสองครั้ง ครั้งแรกบนเครื่องกลึง และอีกครั้งบน VMC การจับยึดใหม่แต่ละครั้งทำให้เกิดข้อผิดพลาดในตำแหน่ง: หัวจับหรือฟิกซ์เจอร์ไม่ได้ยึดชิ้นส่วนในตำแหน่งและทิศทางเดียวกันกับการตั้งค่าครั้งก่อน ข้อผิดพลาดเหล่านี้เป็นแบบสะสม หากการตั้งค่าแต่ละครั้งทำให้เกิดความไม่แน่นอนของตำแหน่งที่ ±0.02 มม. กระบวนการติดตั้งสองครั้งอาจมีข้อผิดพลาดสะสมที่ ±0.04 มม. ก่อนที่จะใช้พิกัดความเผื่อในการตัดเฉือนใดๆ สำหรับแกนรูแกนที่ต้องอยู่ตรงกลางกับคุณสมบัติภายนอกโดยมีค่ารันเอาท์รวมไม่เกิน 0.01 มม. ข้อผิดพลาดที่สะสมนี้ไม่ใช่ความเสี่ยงในการผลิต แต่เป็นกลไกที่รับประกันว่าจะเป็นเศษเหล็ก การตัดเฉือนแบบคอมโพสิตช่วยลดการวางตำแหน่งการตั้งค่าระหว่างกันโดยสิ้นเชิง โดยคงคุณลักษณะทั้งหมดไว้ซึ่งสัมพันธ์กับจุดอ้างอิงเดียวที่สร้างขึ้นเมื่อเริ่มต้นรอบการตัดเฉือน

การเติบโตทางความร้อนและการดริฟท์ของมิติในเวิร์กโฟลว์แบบหลายเครื่องจักร

ชิ้นส่วนที่เคลื่อนย้ายระหว่างเครื่องจักรเคลื่อนที่ผ่านสภาพแวดล้อมของร้านค้า อุณหภูมิที่เปลี่ยนแปลง กระบอกเหล็กไฮดรอลิกที่อุณหภูมิ 35°C (อุ่นจากการทำงานของเครื่องกลึง) จะมีการขยายตัวเมื่อเทียบกับขนาดอุณหภูมิห้อง เมื่อจับยึดอีกครั้งบน VMC ที่อุณหภูมิ 20°C และเจาะเพื่อให้ได้ขนาด เส้นผ่านศูนย์กลางของรูที่วัดที่เครื่องจักรจะแตกต่างไปเล็กน้อยจากเส้นผ่านศูนย์กลางของรูที่วัดหลังจากที่ชิ้นส่วนปรับสมดุลอย่างสมบูรณ์ตามอุณหภูมิห้อง สำหรับการเจาะไฮดรอลิกที่มีความทนทานต่ำ ความไม่เสถียรทางความร้อนในขั้นตอนการทำงานแบบหลายเครื่องจักรเป็นสาเหตุของการกระจายของขนาดอย่างต่อเนื่อง ซึ่งต้องใช้วิธีการผลิตที่ช้าและคงอุณหภูมิไว้ หรือการควบคุมกระบวนการทางสถิติที่ยอมรับอัตราของเสียและการทำงานซ้ำที่สูงกว่าที่จำเป็น เครื่องแมชชีนนิ่งเซ็นเตอร์แบบคอมโพสิตที่มีระบบชดเชยความร้อนในตัวช่วยแก้ปัญหานี้โดยรักษาสมดุลทางความร้อนที่สม่ำเสมอตลอดวงจรการตัดเฉือนทั้งหมด

ระยะเวลาดำเนินการ งานระหว่างดำเนินการ และการจัดการความเสียหายในการประมวลผลตามลำดับ

ในขั้นตอนการทำงานที่มีเครื่องจักรหลายเครื่องแบบเดิมๆ ส่วนประกอบไฮดรอลิกจะเข้าคิวระหว่างแต่ละการทำงาน โดยรอให้เครื่องกลึงเป็นอิสระ จากนั้นรอศูนย์เครื่องจักร จากนั้นจึงรอการตรวจสอบ เวลางานระหว่างดำเนินการ (WIP) นี้ช่วยขยายระยะเวลารอคอยในการผลิตได้อย่างมาก โดยมักจะเปลี่ยนเวลาตัดจริงสองสามชั่วโมงเป็นวันหรือสัปดาห์ของเวลาการผลิตที่ผ่านไป การจัดการแต่ละครั้งยังสร้างโอกาสในการสร้างความเสียหายให้กับพื้นผิวของรูเจาะที่แม่นยำ ความเสียหายของเกลียว หรือการเกิดเสี้ยนบนผิวหน้าการซีล การตัดเฉือนแบบคอมโพสิตจะบีบอัดขั้นตอนการทำงานทั้งหมดให้เป็นรอบเครื่องจักรเดียว ขจัดคิวระหว่างการปฏิบัติงาน ลดสินค้าคงคลัง WIP และลดเวลาที่ผ่านไปอย่างมากจากวัตถุดิบไปจนถึงส่วนประกอบไฮดรอลิกที่เสร็จสมบูรณ์

ข้อมูลจำเพาะทางเทคนิคที่สำคัญสำหรับการตัดเฉือนชิ้นส่วนไฮดรอลิก

เมื่อประเมินการกลึงและกัดคอมโพสิตแมชชีนนิ่งเซ็นเตอร์เฉพาะระบบไฮดรอลิก ข้อกำหนดทางเทคนิคหลายประการจะกำหนดโดยตรงว่าเครื่องจักรจะตรงตามข้อกำหนดทางเรขาคณิต ผิวสำเร็จ และความสามารถในการผลิตของการผลิตชิ้นส่วนไฮดรอลิกหรือไม่ ข้อมูลเหล่านี้ไม่ใช่ข้อกำหนดเฉพาะของเครื่องมือกลทั่วไป แต่สะท้อนถึงความต้องการเฉพาะของรูปทรงชิ้นส่วนไฮดรอลิก

ระบบชดเชยความร้อน

การแทนที่ด้วยความร้อน — การเปลี่ยนแปลงมิติในโครงสร้างเครื่องจักรที่เกิดจากความร้อนที่เกิดขึ้นระหว่างการตัด การหมุนสปินเดิล และการทำงานของระบบไฮดรอลิก เป็นหนึ่งในสาเหตุที่สำคัญที่สุดของข้อผิดพลาดด้านมิติในการตัดเฉือนที่มีความเที่ยงตรง เครื่องแมชชีนนิ่งเซ็นเตอร์แบบคอมโพสิตสำหรับงานกลึงและกัดเฉพาะระบบไฮดรอลิกที่ออกแบบมาสำหรับงานเจาะที่มีพิกัดความเผื่อต่ำจะต้องจัดการกับผลกระทบด้านความร้อนอย่างเป็นระบบ ผู้ผลิตเครื่องจักรชั้นนำใช้การผสมผสานระหว่างโครงสร้างเสาและฐานที่สมมาตรกัน (ดังนั้นการเติบโตทางความร้อนจึงสามารถคาดเดาได้ทางเรขาคณิตมากกว่าการสุ่ม) เซ็นเซอร์อุณหภูมิที่จุดโครงสร้างวิกฤติที่ป้อนอัลกอริธึมการชดเชยแบบเรียลไทม์ในตัวควบคุม CNC และการบังคับระบายความร้อนของแบริ่งหลักและสปินเดิลรอง ตัวเรือนน็อตบอลสกรู และรางนำเชิงเส้น หากไม่มีการชดเชยความร้อนที่มีประสิทธิภาพ การเคลื่อนตัวของขนาดจะอยู่ที่ 5–15 µm ต่อชั่วโมงของการทำงานเป็นเรื่องปกติ ซึ่งเพียงพอที่จะดันแกนม้วนที่มีความแม่นยำจนเกินพิกัดความคลาดเคลื่อนที่ยอมรับได้ในระหว่างการดำเนินการผลิตที่ยาวนาน

ส่วนประกอบไฮดรอลิกเหมาะที่สุดสำหรับการตัดเฉือนคอมโพสิต

แม้ว่าส่วนประกอบไฮดรอลิกแบบหมุนหรือแบบแท่งปริซึมเกือบทั้งหมดจะได้รับประโยชน์จากการตัดเฉือนคอมโพสิตในระดับหนึ่ง กลุ่มส่วนประกอบบางกลุ่มเป็นตัวแทนของการใช้งานที่มีมูลค่าสูงสุด โดยที่ข้อได้เปรียบด้านประสิทธิภาพการผลิตและคุณภาพของเครื่องแมชชีนนิ่งเซนเตอร์แบบกลึงเฉพาะระบบไฮดรอลิกนั้นชัดเจนที่สุด

กระบอกไฮดรอลิก

กระบอกสูบเป็นการใช้งานตัดเฉือนคอมโพสิตที่สำคัญ โปรไฟล์ภายนอก — แบบ OD, หน้าแปลน และพอร์ตบอส — จะต้องอยู่ตรงกลางกับรูภายในเพื่อให้แน่ใจว่าผนังมีความหนาสม่ำเสมอและความสมบูรณ์ของโครงสร้างที่แรงดันใช้งาน การเจาะต้องใช้ผิวสำเร็จที่ Ra 0.4 µm หรือดีกว่า (มักจะได้รับการลับให้คมเป็น Ra 0.1–0.2 µm ในเวลาต่อมา) ความเป็นทรงกระบอกที่แม่นยำตลอดความยาวของรูเจาะทั้งหมด และตำแหน่งช่องเปิดที่มีขนาดและตำแหน่งที่ถูกต้อง รูปแบบเกลียวที่ปลายทั้งสองข้างและการตัดเฉือนพอร์ตภายนอกเป็นคุณสมบัติมาตรฐาน การดำเนินการทั้งหมดเหล่านี้ดำเนินการในการตั้งค่าเดียวบนเครื่องกลึงศูนย์กลางแบบไฮดรอลิกโดยเฉพาะ โดยที่ปลายที่สองเสร็จสมบูรณ์ด้วยสปินเดิลรอง ทำให้เกิดกระบอกกระบอกสูบที่สมบูรณ์พร้อมสำหรับการขัดขั้นสุดท้ายโดยไม่ต้องมีการจัดการตรงกลางหรือการจับยึดใหม่

ตัววาล์วและตัวเรือนสปูล

ตัววาล์วควบคุมทิศทางประกอบด้วยแกนหลายแกน ช่องทางข้ามช่องทาง ช่องทางนำ ช่องทางระบายน้ำ และด้านหน้าพอร์ตภายนอก ซึ่งทั้งหมดนี้ต้องมีการกำหนดขนาดอย่างแม่นยำและอยู่ในตำแหน่งที่สัมพันธ์กันเพื่อให้แน่ใจว่าวาล์วทำงานถูกต้องและการรั่วไหลภายในเป็นศูนย์ที่ความดันที่กำหนด โดยทั่วไปความคลาดเคลื่อนของเส้นผ่านศูนย์กลางของรูสปูลจะอยู่ที่ H6 หรือ H7 (เกินค่าระบุเล็กน้อยเพียงไม่กี่ไมครอน) โดยควบคุมความเป็นทรงกระบอกไว้ที่ 3–5 µm และคุณภาพผิวสำเร็จที่ Ra 0.2–0.4 µm ศูนย์เครื่องจักรกลคอมโพสิตเฉพาะทางไฮดรอลิกผลิตรูเหล่านี้จากของแข็งบนแกนหมุน จากนั้นกำหนดดัชนีแกน C เพื่อเจาะและกัดรูขวาง หน้าพอร์ต ทางเดินของนักบิน และเครื่องหมายระบุทั้งหมดในการตั้งค่าเดียวกัน - ทำให้มั่นใจได้ว่าทุกทางเดินตัดกันที่ตั้งใจของการเจาะที่ตำแหน่งและมุมที่ระบุอย่างแน่นอน

ปั๊มไฮดรอลิกและตัวเรือนมอเตอร์

ปั๊มลูกสูบและตัวเรือนมอเตอร์ต้องการการเจาะที่แม่นยำสำหรับพื้นผิวการทำงานของบล็อกกระบอกสูบ หน้าซีลแผ่นพอร์ต รูแบริ่งเพลา และคุณสมบัติการติดตั้งแผ่นไทม์มิ่ง ความร่วมศูนย์กลางของรูแบริ่งเพลากับรูบล็อกกระบอกสูบถือเป็นสิ่งสำคัญ — การวางแนวที่ไม่ตรงทำให้เกิดการโหลดลูกสูบไม่สม่ำเสมอ แรงเสียดทานเพิ่มขึ้น และการสึกหรอก่อนเวลาอันควร บนเครื่องกลึงศูนย์กลางเฉพาะระบบไฮดรอลิก รูแบริ่งและรูบล็อกกระบอกสูบจะถูกตัดเฉือนโดยใช้ข้อมูลสปินเดิลเดียวกัน ทำให้ความร่วมศูนย์กลางเป็นหน้าที่ของความแม่นยำของสปินเดิลของเครื่องจักร แทนที่จะเป็นสแต็คพิกัดความเผื่อของการตั้งค่าสองแบบแยกกัน การกัดช่องเปิดรูปไต รูไทม์มิ่ง ทางเดินระบายน้ำ และรูปแบบสลักเกลียวยึดจะเสร็จสิ้นโดยใช้เครื่องมือที่ทำงานอยู่ในวงจรเดียวกัน

บล็อกท่อร่วมและส่วนประกอบวงจรรวม

บล็อกท่อร่วมไฮดรอลิก - ตัวสี่เหลี่ยมหรือทรงกระบอกที่มีช่องวาล์วหลายช่อง ทางเดินเชื่อมต่อ และช่องเปิด - แสดงถึงหนึ่งในความท้าทายในการตัดเฉือนแบบหลายขั้นตอนที่ซับซ้อนที่สุดในระบบไฮดรอลิก เมื่อท่อร่วมเป็นรูปแบบการหมุนหรือใกล้การหมุน (ท่อร่วมทรงกระบอก ตัวกระจายแบบกลม) ศูนย์เครื่องกลึงเฉพาะระบบไฮดรอลิกจะให้ข้อได้เปรียบที่สำคัญเหนือแนวทางการใช้เครื่องแมชชีนนิ่งเซ็นเตอร์ 5 แกนแบบทั่วไป โดยใช้แกนหมุนแบบหมุนเพื่อหยาบอย่างมีประสิทธิภาพและเสร็จสิ้นคุณสมบัติ OD ก่อนที่เครื่องมือที่ใช้งานอยู่จะเสร็จสิ้นช่องพอร์ตและเครือข่ายทางเดิน สำหรับท่อร่วมแบบแท่งปริซึมที่มากขึ้น การกำหนดค่าแมชชีนนิ่งเซ็นเตอร์แบบคอมโพสิตบางประเภทจะมีป้อมปืนแกน B หรือแกนหมุนรองที่เข้าใกล้ชิ้นส่วนจากหลายทิศทาง ทำให้เครือข่ายพอร์ตเต็มรูปแบบสมบูรณ์โดยไม่ต้องเปลี่ยนตำแหน่งชิ้นงาน

ระบบเครื่องมือและด้ามจับสำหรับการตัดเฉือนชิ้นส่วนไฮดรอลิก

ประสิทธิภาพของเครื่องแมชชีนนิ่งเซ็นเตอร์คอมโพสิตการกลึงและกัดเฉพาะระบบไฮดรอลิกนั้นดีพอๆ กับระบบเครื่องมือและระบบจับยึดที่ใช้กับเครื่องนั้นเท่านั้น สำหรับการตัดเฉือนส่วนประกอบไฮดรอลิก การเลือกเครื่องมือได้รับแรงหนุนจากการผสมผสานระหว่างความต้องการความแม่นยำสูง วัสดุที่ยาก และความต้องการความน่าเชื่อถือของกระบวนการตลอดระยะเวลาการผลิตที่ยาวนาน

ด้ามคว้านและตัวจับยึดเครื่องมือป้องกันการสั่นสะเทือน

การคว้านภายในของรูสปูลไฮดรอลิกและรูกระบอกสูบที่อัตราส่วนความลึกต่อเส้นผ่านศูนย์กลางสูง ทำให้เกิดสภาพแวดล้อมที่ต้องการประสิทธิภาพด้ามกลึงคว้าน ด้ามคว้านที่ยาวและเพรียวนั้นเสี่ยงต่อการสะท้านได้ — การสั่นสะเทือนที่เกิดขึ้นเองซึ่งทำให้เกิดผิวสำเร็จมีลักษณะสแกลลอป แทนที่จะเป็นพื้นผิวรูเรียบที่จำเป็นสำหรับการซีลไฮดรอลิก สำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์เฉพาะทางไฮดรอลิก ด้ามคว้านก้านทังสเตนคาร์ไบด์ (ซึ่งมีความแข็งเป็นสามเท่าของเหล็ก) จะใช้สำหรับการเจาะที่มีความลึกเส้นผ่านศูนย์กลางประมาณ 6 เท่า สำหรับการเจาะที่ลึกกว่า ด้ามคว้านลดแรงสั่นสะเทือนแบบแอคทีฟพร้อมตัวหน่วงมวลที่ได้รับการปรับแต่งในด้าม — โดยใช้มวลเฉื่อยลดแรงสั่นสะเทือนซึ่งดูดซับพลังงานแรงสั่นสะเทือนที่ความถี่ธรรมชาติของเครื่องมือ — ช่วยให้การคว้านแม่นยำที่อัตราส่วน L/D 10:1 หรือมากกว่าโดยไม่มีการสะท้าน

ระบบหัวจับที่แม่นยำและหัวจับคอลเล็ต

ความแม่นยำในการจับยึดชิ้นงานจะกำหนดความร่วมศูนย์และการเบี่ยงเบนของรูเจาะโดยตรง สำหรับการตัดเฉือนส่วนประกอบไฮดรอลิก หัวจับกำลังแบบไฮดรอลิกหรือแบบนิวแมติกที่มีปากจับที่แม่นยำและชุบแข็งที่กราวด์ตามเส้นผ่านศูนย์กลางของส่วนประกอบเฉพาะนั้นเป็นมาตรฐานบนสปินเดิลหลักของเครื่องจักรคอมโพสิตเฉพาะแบบไฮดรอลิก การบดกราม (การบดกรามหัวจับในแหล่งกำเนิดขณะจับยึดไว้ในหัวจับที่แรงดันในการจับยึดขณะทำงาน) ช่วยลดการเบี่ยงเบนหนีศูนย์จากขากรรไกรหัวจับมาตรฐาน โดยลดการเบี่ยงเบนหนีศูนย์รวมของชิ้นงานที่ยึดไว้เหลือ 0.005 มม. หรือน้อยกว่า สำหรับส่วนประกอบขนาดเล็ก เช่น แกนม้วน แนะนำให้ใช้หัวจับคอลเล็ตที่มีระยะรันเอาท์ 0.003 มม. ขึ้นไป ซึ่งให้ความแม่นยำในการจับยึดและศูนย์กลางศูนย์กลางที่เหนือกว่า เมื่อเทียบกับหัวจับแบบปากจับที่มีเส้นผ่านศูนย์กลางเล็กกว่าเหล่านี้

ตัวจับยึดเครื่องมือแบบใช้งานจริงและระบบป้อมปืน VDI/BMT

ความแม่นยำของเครื่องมือหมุนที่ใช้สำหรับการเจาะข้ามรูและการกัดพอร์ตในส่วนประกอบไฮดรอลิกนั้นขึ้นอยู่กับส่วนต่อประสานของป้อมปืนและคุณภาพของตัวจับยึดเครื่องมือแบบหมุนเป็นอย่างมาก เครื่องแมชชีนนิ่งเซ็นเตอร์เฉพาะระบบไฮดรอลิกสมัยใหม่ใช้อินเทอร์เฟซการติดตั้งเครื่องมือ VDI (Verein Deutscher Ingenieure) หรือ BMT (Base Mount Turret) ตัวจับยึดเครื่องมือแบบหมุนแบบ BMT มีความแข็งแกร่งมากกว่าและรันเอาท์ต่ำกว่าค่าเทียบเท่า VDI เนื่องจากหน้าแปลนตัวจับยึดเครื่องมือวางโดยตรงบนหน้าป้อมปืน แทนที่จะอยู่ในรูเจาะเรียว — ข้อได้เปรียบที่สำคัญเมื่อเจาะรูขวางที่แม่นยำในเหล็กวาล์วแข็งด้วยดอกสว่านคาร์ไบด์เส้นผ่านศูนย์กลางขนาดเล็ก ซึ่งการเบี่ยงเบนของสว่านทำให้เกิดข้อผิดพลาดในตำแหน่งรูโดยตรงและการแตกหักของสว่าน

คุณสมบัติการควบคุม CNC ที่จำเป็นสำหรับโปรแกรมส่วนประกอบไฮดรอลิก

ตัวควบคุม CNC บนศูนย์เครื่องจักรกลคอมโพสิตการกลึงและการกัดแบบไฮดรอลิกโดยเฉพาะจะต้องจัดการกับระดับความซับซ้อนในการเขียนโปรแกรมได้ดีกว่าเครื่องกลึง CNC แบบสองแกนมาตรฐาน การประมาณค่าแบบหลายแกน การซิงโครไนซ์สปินเดิลย่อย และรูทีนการวัดในกระบวนการเป็นข้อกำหนดมาตรฐานสำหรับโปรแกรมชิ้นส่วนไฮดรอลิก

• การประมาณค่าแบบหลายแกนพร้อมกัน: ความสามารถในการสอดแทรกแกน X, Z, Y, C และ B พร้อมกันในบล็อกการตัดเฉือนเดี่ยวช่วยให้รูปทรงพอร์ตที่ซับซ้อน การเจาะมุมผสม และพื้นผิวโค้งสามารถตัดเฉือนในเส้นทางเครื่องมือต่อเนื่องเส้นเดียว แทนที่จะเป็นลำดับการเคลื่อนที่เชิงเส้นโดยประมาณ ความสามารถนี้จำเป็นสำหรับจุดตัดของพอร์ตมุมผสมในตัววาล์ว โดยที่ทางเดินของพอร์ตต้องบรรจบกันที่มุมที่กำหนดในระนาบหลายระนาบ
• การถ่ายโอนชิ้นส่วนและการซิงโครไนซ์สปินเดิลย่อย: เมื่อถ่ายโอนชิ้นงานจากสปินเดิลหลักไปยังสปินเดิลรอง ตัวควบคุมจะต้องซิงโครไนซ์ทั้งความเร็วของสปินเดิลและตำแหน่งอย่างแม่นยำก่อนที่จะจับ — จากนั้นประสานการปลดหัวจับหลักกับการมีส่วนร่วมของหัวจับสปินเดิลรอง เพื่อหลีกเลี่ยงไม่ให้ชิ้นงานหล่นหรือบิดเบี้ยว ตัวควบคุม CNC สมัยใหม่จะดำเนินการถ่ายโอนนี้โดยอัตโนมัติจากลำดับ G-code ที่ตั้งโปรแกรมไว้ โดยคงความเร็วแกนหมุนและการจัดตำแหน่งเฟสให้อยู่ภายในเศษส่วนขององศาในระหว่างเหตุการณ์การถ่ายโอน
• การวัดและการควบคุมแบบปรับได้ในกระบวนการ: แมชชีนนิ่งเซ็นเตอร์เฉพาะทางไฮดรอลิกจำนวนมากติดตั้งระบบการตรวจสอบแบบทริกเกอร์แบบสัมผัสที่จะวัดเส้นผ่านศูนย์กลางรูวิกฤต การเบี่ยงเบนหนีศูนย์ และตำแหน่งคุณลักษณะระหว่างการดำเนินการตัดเฉือนภายในรอบโปรแกรมเดียวกัน ตัวควบคุม CNC จะเปรียบเทียบขนาดที่วัดได้กับค่าที่ระบุ และปรับออฟเซ็ตเครื่องมือโดยอัตโนมัติเพื่อชดเชยการสึกหรอของเครื่องมือหรือการเบี่ยงเบนจากความร้อน ทำให้เส้นผ่านศูนย์กลางของรูเจาะอยู่ในพิกัดความเผื่อตลอดระยะเวลาการผลิตที่ยาวนาน โดยปราศจากการแทรกแซงของผู้ปฏิบัติงานหรือการตรวจสอบคัดแยกหลังการตัดเฉือน
• การดำเนินการชดเชยความร้อน: CNC อ่านอินพุตเซ็นเซอร์อุณหภูมิจากจุดตรวจสอบโครงสร้าง และใช้การแก้ไขตำแหน่งแกนที่ระดับการควบคุม ซึ่งโดยทั่วไปจะอัปเดตทุกๆ สองสามนาที เพื่อยกเลิกผลกระทบด้านมิติของการเติบโตทางความร้อนของเครื่องจักร สำหรับพิกัดความเผื่อของรูไฮดรอลิกในช่วง ±0.005 มม. การชดเชยแบบแอคทีฟนี้อาจหมายถึงความแตกต่างระหว่างกระบวนการที่มีความสามารถและมีเสถียรภาพกับกระบวนการที่ต้องมีการปรับด้วยตนเองอย่างต่อเนื่องเพื่อให้อยู่ภายในพิกัดความเผื่อ
• การตั้งโปรแกรมการสนทนาสำหรับคุณสมบัติไฮดรอลิก: ผู้ผลิตเครื่องจักรบางรายนำเสนอโมดูลการเขียนโปรแกรมการสนทนาเฉพาะแอปพลิเคชันสำหรับคุณลักษณะของส่วนประกอบไฮดรอลิก — รอบการเก็บสปูลเจาะ รูปแบบการเจาะข้ามรู รอบการกัดเกลียวพอร์ต — ซึ่งช่วยให้ผู้ปฏิบัติงานสามารถกำหนดพารามิเตอร์คุณสมบัติ (เส้นผ่านศูนย์กลาง ความลึก ตำแหน่ง รูปทรงเกลียว) ในเมนูการสนทนาธรรมดา แทนที่จะเขียน G-code แบบดิบ โมดูลเหล่านี้ช่วยลดเวลาในการตั้งโปรแกรมและข้อผิดพลาดในการตั้งโปรแกรมสำหรับตระกูลชิ้นส่วนไฮดรอลิกมาตรฐานได้อย่างมาก

การประเมินและการเลือกเครื่องแมชชีนนิ่งเซ็นเตอร์แบบกลึงเฉพาะระบบไฮดรอลิก

การลงทุนในเครื่องแมชชีนนิ่งเซ็นเตอร์สำหรับงานกลึงและกัดคอมโพสิตเฉพาะระบบไฮดรอลิกถือเป็นข้อผูกพันด้านทุนที่สำคัญ การได้รับสิทธิ์ในการเลือกจำเป็นต้องก้าวไปไกลกว่าข้อกำหนดโบรชัวร์ไปสู่กระบวนการประเมินที่มีระเบียบวินัยซึ่งตรงกับความสามารถของเครื่องจักรให้ตรงกับข้อกำหนดในการผลิต

กำหนดช่วงส่วนประกอบของคุณก่อน

ก่อนที่จะติดต่อผู้ผลิตเครื่องจักร ให้ระบุลักษณะเฉพาะกลุ่มส่วนประกอบไฮดรอลิกที่คุณต้องการตัดเฉือนโดยละเอียด: เส้นผ่านศูนย์กลางรูสูงสุดและต่ำสุด ความยาวและน้ำหนักสูงสุดของชิ้นส่วน อัตราส่วน L/D ของรูวิกฤต ความซับซ้อนเชิงมุมของรูปแบบการพอร์ต ข้อมูลจำเพาะของวัสดุ (เหล็กดัด เหล็กคาร์บอน เหล็กโลหะผสม สเตนเลส) ข้อกำหนดการตกแต่งพื้นผิวของรูซีล และปริมาณการผลิต ข้อมูลนี้กำหนดข้อกำหนดขั้นต่ำที่ไม่สามารถต่อรองได้สำหรับพารามิเตอร์เครื่องจักรหลักทุกตัว เช่น ขนาดรูสปินเดิล การเคลื่อนที่ของแกน Y ความเร็วเครื่องมือขับเคลื่อน แรงดันน้ำหล่อเย็น และป้องกันไม่ให้ต้องซื้อเครื่องจักรที่ไม่สามารถประมวลผลช่วงส่วนประกอบที่คุณต้องการได้จริง

ขอการทดสอบการตัดชิ้นส่วนจริงของคุณ

วิธีเดียวที่เชื่อถือได้ในการตรวจสอบว่าเครื่องแมชชีนนิ่งเซ็นเตอร์เฉพาะระบบไฮดรอลิกเฉพาะเจาะจงจะตรงตามข้อกำหนดความคลาดเคลื่อนที่ยอมรับได้ในการผลิตคือการทดสอบการตัดโดยใช้วัสดุส่วนประกอบจริงและรูปทรงบนเครื่องจักรที่เป็นตัวเลือก ผู้ผลิตเครื่องจักรที่มีชื่อเสียงจะอำนวยความสะดวกในการทดสอบการตัดที่ศูนย์สาธิตของตน นำเครื่องมือตัดและเม็ดมีดมาเอง หากคุณได้กำหนดความต้องการเครื่องมือไว้แล้ว หรืออนุญาตให้ผู้สร้างเครื่องจักรเลือกเครื่องมือได้ แต่ให้วัดทุกมิติที่สำคัญด้วยตัวเองด้วยอุปกรณ์เกจที่ปรับเทียบแล้วหลังรอบการทดสอบ เน้นไปที่ความเป็นทรงกระบอกของรูเหนือความลึกทั้งหมด ความร่วมศูนย์ของรูกับคุณลักษณะอ้างอิงภายนอก ความแม่นยำของตำแหน่งรูขวาง และการตกแต่งพื้นผิวบนเส้นผ่านศูนย์กลางรูสปูล

ประเมินประสบการณ์ในอุตสาหกรรมไฮดรอลิกของผู้สร้าง

ผู้ผลิตเครื่องจักรงานกลึงบางรายอาจไม่มีประสบการณ์เทียบเท่าในด้านการตัดเฉือนชิ้นส่วนไฮดรอลิก มองหาผู้สร้างที่สามารถให้การติดตั้งอ้างอิงแก่ลูกค้าในการผลิตชิ้นส่วนไฮดรอลิก วิศวกรด้านการใช้งานที่เข้าใจข้อกำหนดความทนทานและการตกแต่งพื้นผิวเฉพาะของอินเทอร์เฟซการซีลไฮดรอลิก และโครงสร้างพื้นฐานการสนับสนุนหลังการขายที่สามารถตอบสนองปัญหาในการประมวลผลได้อย่างรวดเร็ว การสนับสนุนการใช้งาน — ช่วยพัฒนากลยุทธ์การใช้เครื่องมือที่เหมาะสมที่สุด พารามิเตอร์การตัด และโครงสร้างโปรแกรมสำหรับชิ้นส่วนไฮดรอลิกเฉพาะของคุณ — มักจะมีคุณค่าพอๆ กับตัวเครื่องจักรในการบรรลุทางลาดที่รวดเร็วไปสู่การผลิตที่มั่นคง

ต้นทุนการเป็นเจ้าของรวมเกินกว่าราคาซื้อ

ราคาซื้อเครื่องแมชชีนนิ่งเซ็นเตอร์สำหรับงานกลึงและกัดคอมโพสิตเฉพาะระบบไฮดรอลิกเป็นเพียงองค์ประกอบหนึ่งของต้นทุนการเป็นเจ้าของทั้งหมด ปัจจัยในการลงทุนด้านเครื่องมือสำหรับการตั้งค่าเครื่องมือเบื้องต้น สายพานลำเลียงชิปและระบบกรองน้ำหล่อเย็นที่มีขนาดสำหรับวัสดุที่กำลังตัดเฉือน เวลาตั้งโปรแกรมเพื่อพัฒนาและตรวจสอบความถูกต้องของโปรแกรมการเริ่มแรกสำหรับตระกูลชิ้นส่วนแต่ละตระกูล ค่าบำรุงรักษาเชิงป้องกันและชิ้นส่วนอะไหล่ และมูลค่าการผลิตของเวลาการตั้งค่าที่ลดลง ลด WIP และกำจัดการจัดการระหว่างเครื่องจักร เมื่อรวมปัจจัยเหล่านี้เข้าด้วยกัน กรณีทางเศรษฐกิจสำหรับเครื่องแมชชีนนิ่งเซ็นเตอร์ที่มีการระบุอย่างดีเหนือขั้นตอนการทำงานแบบหลายเครื่องจักรแบบเดิมๆ มักจะน่าสนใจ โดยเฉพาะอย่างยิ่งสำหรับส่วนประกอบไฮดรอลิกใดๆ ที่ต้องการการตั้งค่าแยกกันมากกว่าสองครั้งบนอุปกรณ์ทั่วไป

เครื่องแมชชีนนิ่งเซ็นเตอร์แบบคอมโพสิตสำหรับการกลึงและกัดเฉพาะระบบไฮดรอลิกแสดงถึงการเปลี่ยนแปลงพื้นฐานในการผลิตส่วนประกอบไฮดรอลิกที่มีความต้องการสูง — บีบอัดขั้นตอนการทำงานของเครื่องจักรหลายเครื่องให้เป็นรอบการตั้งค่าเดียว ขจัดข้อผิดพลาดด้านตำแหน่งที่สะสม และช่วยให้ได้ผิวสำเร็จและความแม่นยำด้านมิติที่ระบบไฮดรอลิกแรงดันสูงต้องการ สำหรับผู้ผลิตใดๆ ที่ผลิตส่วนประกอบไฮดรอลิกในปริมาณมากโดยมีข้อกำหนดด้านพิกัดความเผื่อที่จำกัด เครื่องมือกลประเภทนี้ไม่ใช่การอัพเกรดที่หรูหรา แต่เป็นความจำเป็นในทางปฏิบัติสำหรับการแข่งขันในด้านคุณภาพ เวลาในการผลิต และต้นทุนในตลาดที่ยังคงต้องการประสิทธิภาพที่ดีขึ้นจากทุกส่วนประกอบในวงจรไฮดรอลิก
